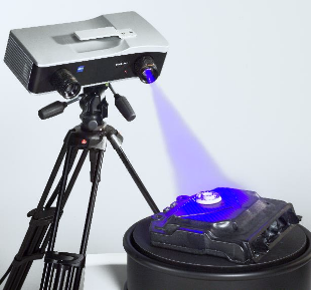

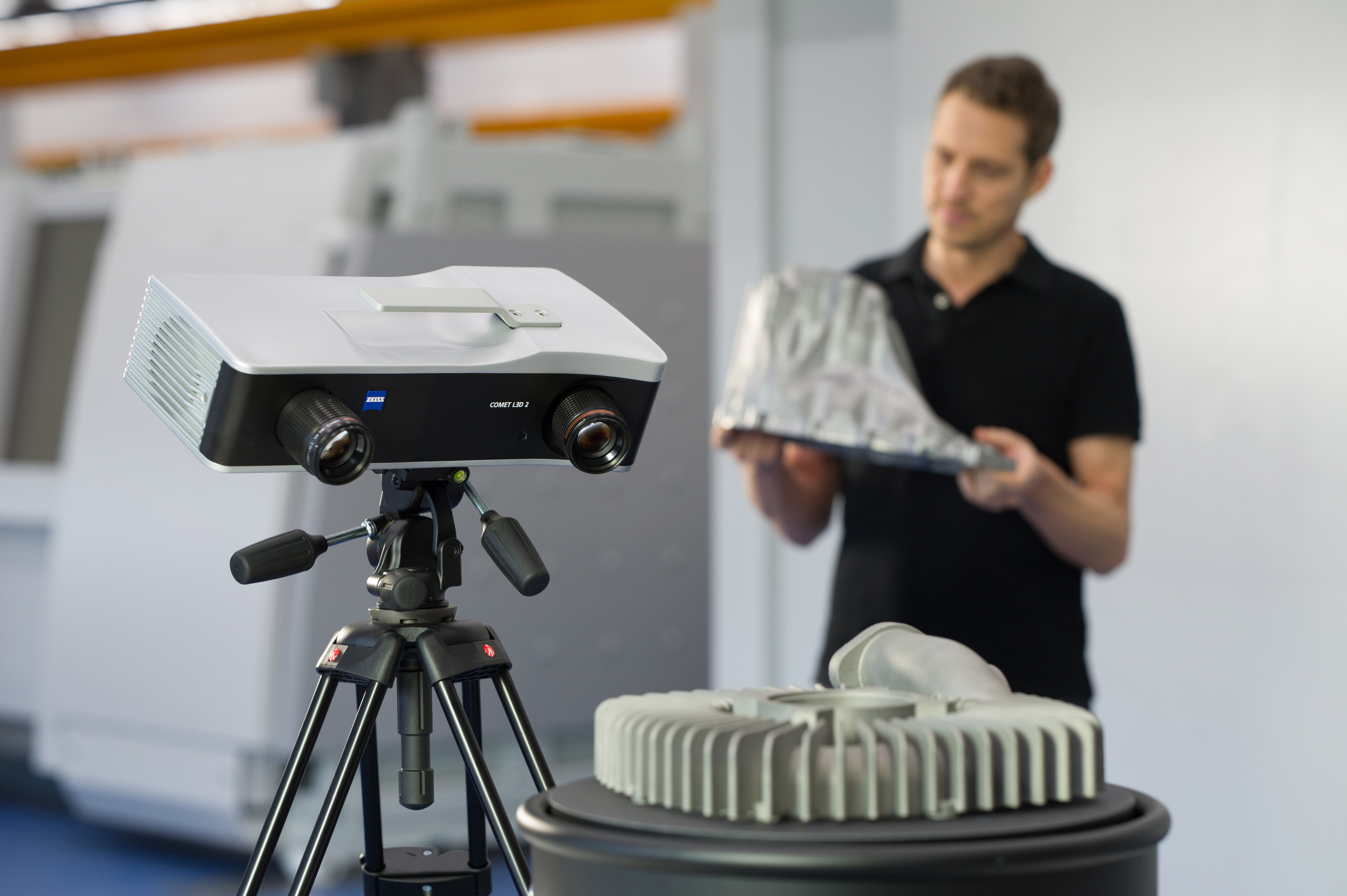

[산업용3D스캐너] 독일 최고의 기술력, ZEISS Comet L3D2는 어떤 3D스캐너일까?

안녕하세요. 토탈 3D 솔루션 전문기업 휴스템(Hustem)입니다.





이번 포스팅에서는 독일 최고의 기술이 집약된 산업용 3D 스캐너인



'COMET L3D2'에 대해 알아보겠습니다.

.

.

.

이미 독일의 기술력은 세계 제일의 칭호를 얻고 있습니다.



독일의 자동차, 가공기, 공구 등등



독일하면 떠오르는 브랜드들이 굉장히 많을 정도입니다.



그 중에서도 자이스는 자체 개발한 기술을 토대로



3D 스캐너를 개발했는데



그것이 바로 COMET L3D 시리즈입니다.







이 스캐너는 정밀한 스캔을 하기 위해 탄생했습니다.



저희 휴스템에서 3D 용역 서비스를 진행 할때는 전부 이 장비를 이용합니다.



COMET L3D2가 어떤 차별점이 있는지 한번 알아 보겠습니다.



1. 최고의 렌즈 제작 기술



3D 스캐너에서 가장 중요한 것은 무엇일까요?



바로 '렌즈'입니다.



렌즈를 얼마나 정교하게 만들었느냐에 따라 데이터 품질이 차이가 납니다.





자이스는 170년 역사를 자랑하는 광학 회사로



렌즈 제조 분야에서 최고의 기술력을 자랑합니다.







캐논, 니콘 등 DSLR 카메라의 고급 모델에서는 자이스의 렌즈를 사용하여 최고의 해상도를 제공합니다.



3D 스캐너도 기본은 카메라에서 시작했기 때문에



이 렌즈의 정교함이 가장 중요한 요소일 수밖에 없습니다.



또 렌즈의 정교함 뿐만 아니라 크기도 중요합니다.

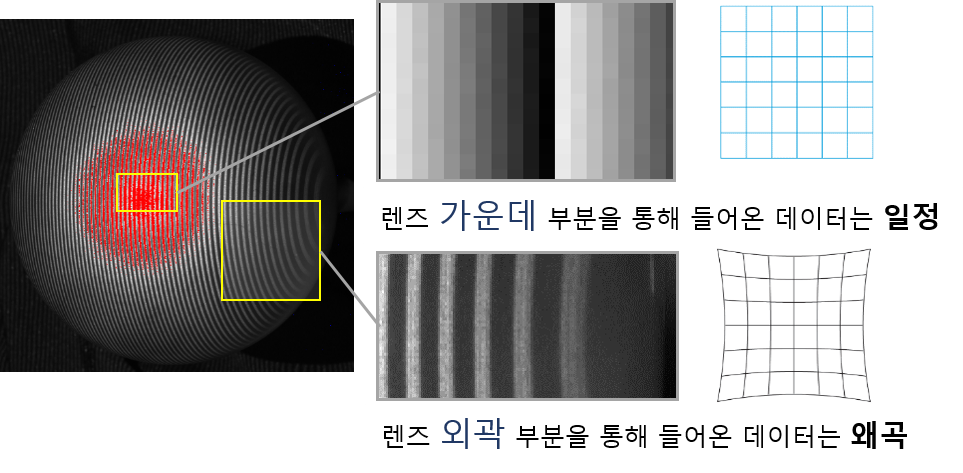

렌즈는 가장자리 부분이 휘어있기 때문에 데이터의 왜곡이 일어나게 됩니다.

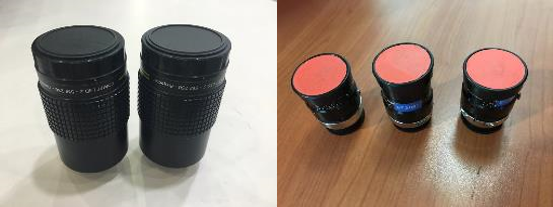

자이스의 3D 스캐너는 타사 스캐너와 비교하여 렌즈 구경이 굉장히 크게 만들어서



가운데 부분만 데이터를 취득하여 정확도를 높였습니다.







렌즈가 크면 그 만큼 왜곡되는 데이터도 줄고



한번에 읽어들이는 데이터도 많으니 시간적 효율이 늘어날 수 밖에 없습니다.



2. One 렌즈 카메라 시스템



대부분 정밀 3D 스캐너는 2개의 렌즈를 사용하여 삼각측량법으로 데이터를 취득합니다.



하지만 2개의 렌즈를 사용하게 되면 구조상 취득 Data양이 충분하지 않습니다.

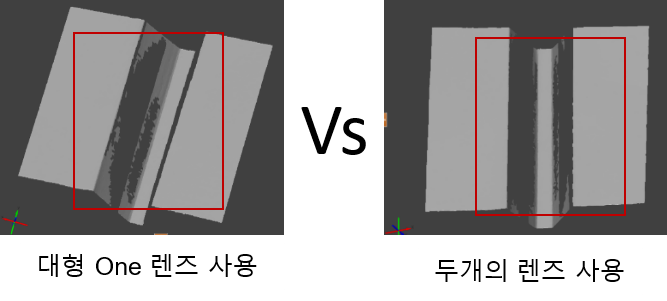

아래 사진을 비교해보면 확실합니다.





중앙에 깊은 부분의 데이터가 많이 누락된게 보이시나요?



One 렌즈 시스템에서는 누락되는 데이터가 최소화됩니다.



또한 2개의 렌즈를 사용한 스캐너는



좌우 렌즈에서 취득한 데이터를 겹쳐서 평균을 내버립니다.



따라서 실제 데이터와는 많은 차이가 날 수 밖에 없죠.

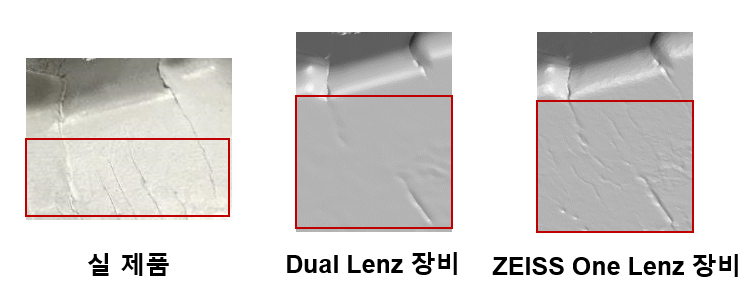

스캔 데이터를 비교해보시면 스크래치 같은 것들이 평균 계산에 의해 사라져버렸습니다.



그래서 자이스는 제품의 품질을 검사하는데에 매우 유용합니다.



3. 높은 해상도



스캐너의 해상도를 말할 때 대부분 카메라 해상도를 말합니다.



하지만 가장 중요한 것은 점간 거리입니다.



아래 사진과 같이 점간 거리가 좁을 수록 세밀한 스캔이 가능하게 됩니다.







일반적으로 산업용 3D 스캐너는 5M 해상도가 주를 이루는데



동급 대비 비교했을 때 점간거리가 매우 좁은 것을 알 수 있습니다.







4. 신뢰성

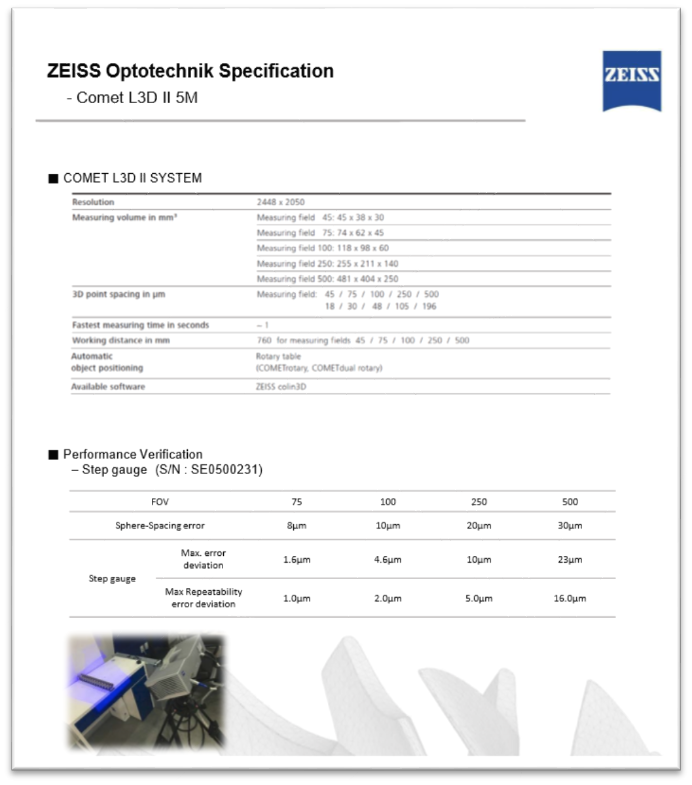

정밀 3D 스캐너는 독일 기술혁신지원기관인 VDE/VDI 인증을 거칩니다.



신뢰성있는 기관에서 이 인증을 거치는데



자이스도 VDI 2634/2 인증을 받았습니다.







이 인증을 통해 정확도, 그러니까 참값과의 오차에 대해 신뢰도를 얻습니다.



숫자만 보면 타사에 비해 정확도가 떨어져 보입니다.



대부분의 3D 스캐너에서는 수많은 측정을 통해 가장 잘나오는 값을 공개합니다.



하지만 자이스는 가장 빈도수가 많은 숫자를 제공합니다.



실제로 스캔을 해보면 공개된 숫자보다 더 나은 측정값이 나옵니다.



장비에 대한 자부심이 엿보이는 대목인 것 같습니다.



5. 소프트웨어의 편의성



3D 스캐너를 가동하려면 여러가지 고려 해야될 요소들이 있습니다.



예열시간, 움직임등 센서가 준비되는 시간도 중요합니다.







타사 3D 스캐너들은 대충 감으로 파악해야하는 어려움이 있었는데

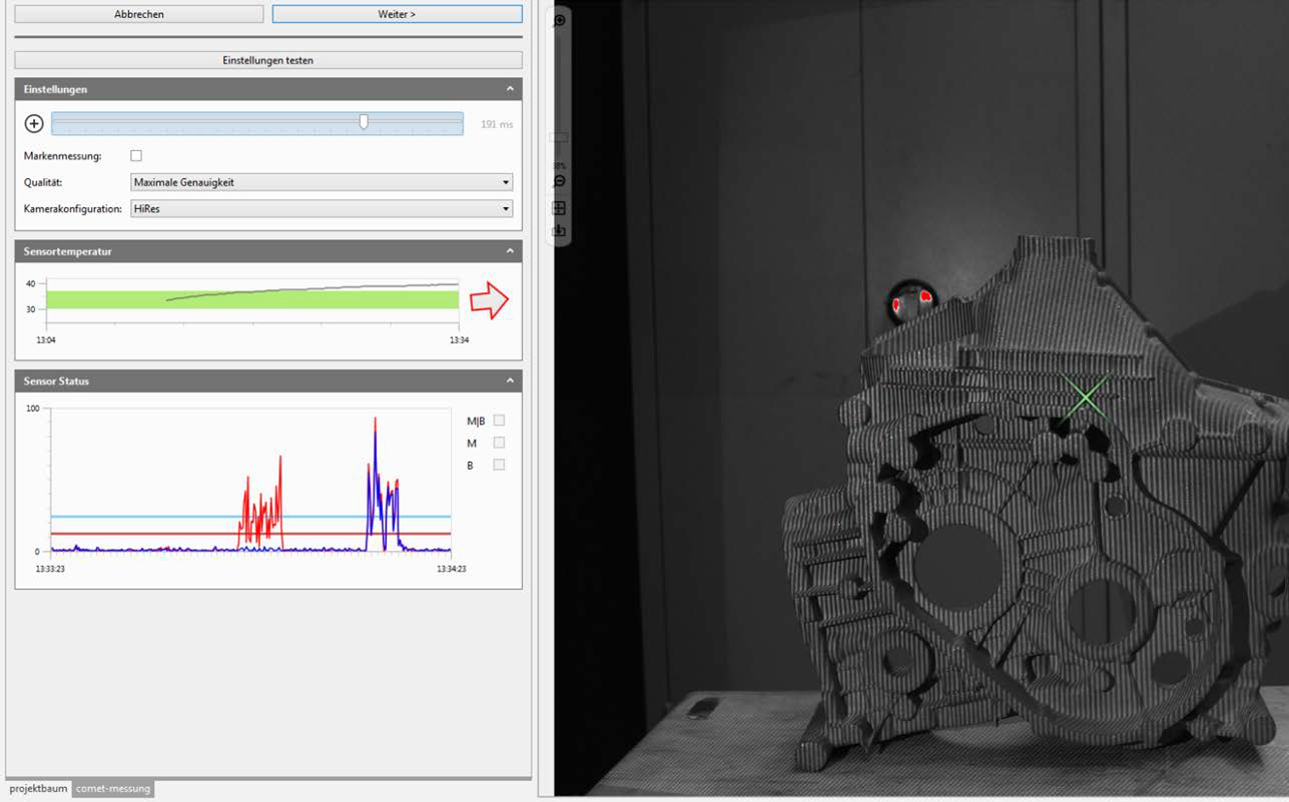

자이스는 소프트웨어 상에서 실시간으로 예열 현황, 센서 현황들을 볼 수있습니다.



또한 스캔의 과정대로 메뉴 구성이 되어있기 때문에



초보자도 사용하기 편합니다.



정확한 스캔을 하기 위한 준비를 도와주는 여러 기능들이



자이스 3D 스캐너의 퀄리티를 또한번 향상 시켜줍니다.

.

.

.

이번 포스팅에서는 자이스 Comet L3D2 스캐너에 대해 알아보았습니다.



위의 내용이 정리된 자료를 받고 싶으시거나



세부 스펙 사항, 가격이 궁금하시다면



언제든지 문의 전화 주세요!



문의전화 : 02-6262-1027
