Geomagic Control X는
PLM 기반 제품설계 및 생산 프로세스에 맞게 CAD 형상정보와 3차원 GD&T 정보까지
지원하며 직관적으로 사용 가능한 3차원 스캔 데이터 기반 품질관리 소프트웨어입니다.

- 정확하고 완벽한 품질관리 프로세스 자동화
- 다양한 3차원 스캐너와의 호환성
- 품질 관리 보고서 자동 생성
- CAD 파일 친화적 - Siemens NX, CATIA V5, Pro/ENGINEER 원시 파일 형식을 그대로 입력 가능

CAD 친화적 품질관리 소프트웨어

Geomagic Control X는 CAD로부터 보조기하형상(Ref.Geometry)을 추출하지 않고 CAD모델을 직접 이용하여 보다 쉽고 편한 검사환경을 제공합니다. 또한 CAD(Siemens NX, CATIA V5, Creo)에서 정의한 GD&T 정보를 그대로 읽어 검사작업에 사용하므로 전체 작업시간을 단축시킵니다.

Safer & Easier
Geomagic Control X는 사용하기 쉬운 소프트웨어입니다. 직관적인 UI를 통해 검사요소를 쉽게 정의하고, 사용자의 개입없이 모든 검사 결과를 자동으로 계산합니다.
3차원 스캔 데이터로부터 보조기하형상(Ref.Geometry)을 자동으로 추출하는 탄탄한 알고리즘을 기반으로 검사과정에 있어서 반복정밀도(Reproducibility)를 보장합니다.
또한, 기준데이터와 검사데이터 간의 편차를 컬러맵으로 표시해주는 전체검사 (Whole deviation)기능을 이용하면 전체적인 경향을 쉽게 알 수 있습니다.
모든 검사요소는 파라메트릭 히스토리 트리로 관리되어, 사용자는 언제든지 원하는 부분을 수정할 수 있고, 수정된 내용은 실시간으로 결과에 반영됩니다.

기하공차(GD&T) 완벽지원

Geomagic Control X는 모든 2D, 3D 기하공차(GD&T)를 지원하는 유일한 점군기반 품질검사 소프트웨어입니다. Material Condition Modifiers와 Multiple Datum Reference Frames와 같은 심도있는 GD&T기능을 지원합니다.

통합 검사 환경 제공
사용자는 Geomagic Control X를 통해 3차원 스캐너로부터 획득된 수억 포인트의 점군데이터는 물론 Live Inspect라는 기능을 통해 다양한 접촉식/비접촉식 측정장치로부터 취득한 포인트 데이터를 이용하여 검사 작업을 수행하는 것이 가능합니다.

완벽한 품질관리 프로세스 자동화
Geomagic Control X는 검사 프로세스 자동화 기능(Batch Process)를 제공합니다. 검사 프로세스 자동화 기능은 히스토리 피처 트리(History feature tree)와 형상 자동인식 기능과 융합되아, 검사 결과 계산에서 보고서 작성까지의 과정을 단 한번의 클릭으로 가능하게 해주어 보다 효율적인 품질관리를 가능하게 합니다.

매크로가 필요없는 자동 품질검사 프로세스

CAD파일과 3차원 스캔데이터만 준비하시면 됩니다. 정합(Alignment), 컬러맵(Color-map), 기하공차(GD&T) 등 검사 요소는 히스토리 트리에 저장되어 한 눈에 확인이 가능하며 만약 수정이 필요할 경우 히스토리에 저장된 해당 작업만 쉽게 수정할 수 있습니다. 수정된 사항은 자동으로 재계산되어 업데이트 됩니다.

정교하고 세밀한 품질검사를 위한 기능
세계 유수의 제조사들은 지금 이 순간에도 절대적인 믿음과 함께 Geomagic Control X를 이용해 수 천건의 검사를 실시하고 있습니다. 정교한 정합기능, 국제표준(ANSI Y14.5b)에 준수한 기하공차, 강력한 편차 분석기능은 정교하고 세밀한 품질검사를 완벽하게 지원합니다. 판금, 캐스팅, 플라스틱, 툴링 부품 등 여러분이 다루고 계신 모든 부품들은 CAD모델과 비교/검사 할 수 있습니다.

세계에서 인정한 정확성

국제적인 품질 평가 기관인 독일의 PTB, 미국의 NIST, 영국의 NPL로부터 "계산 정확도 최상위 등급"을 인증받은 세계 유일의 품질관리 소프트웨어입니다. 세계적인 선도 제조업체인 혼다, 파나소닉, 소니, 폭스바겐, 아우디 등의 품질검사 관리 부서에서 이미 Geomagic Control X를 현장에서 적극 활용하여 제품을 생산 중입니다.

Geomagic Sculpt는
빠르고 간단하면서도 정교한 정밀 복셀 3D조각 및 모델링 소프트웨어 솔루션입니다.
유기적인 디자인을 만들고 기존의 CAD 소프트웨어에는 없는 조각, 성형 및 디테일링 도구로
기존의 3D 데이터를 편집 및 변형합니다. 디지털 디자인의 이점을 이용한 점토 모델링의
센세이션을 경험하십시오.

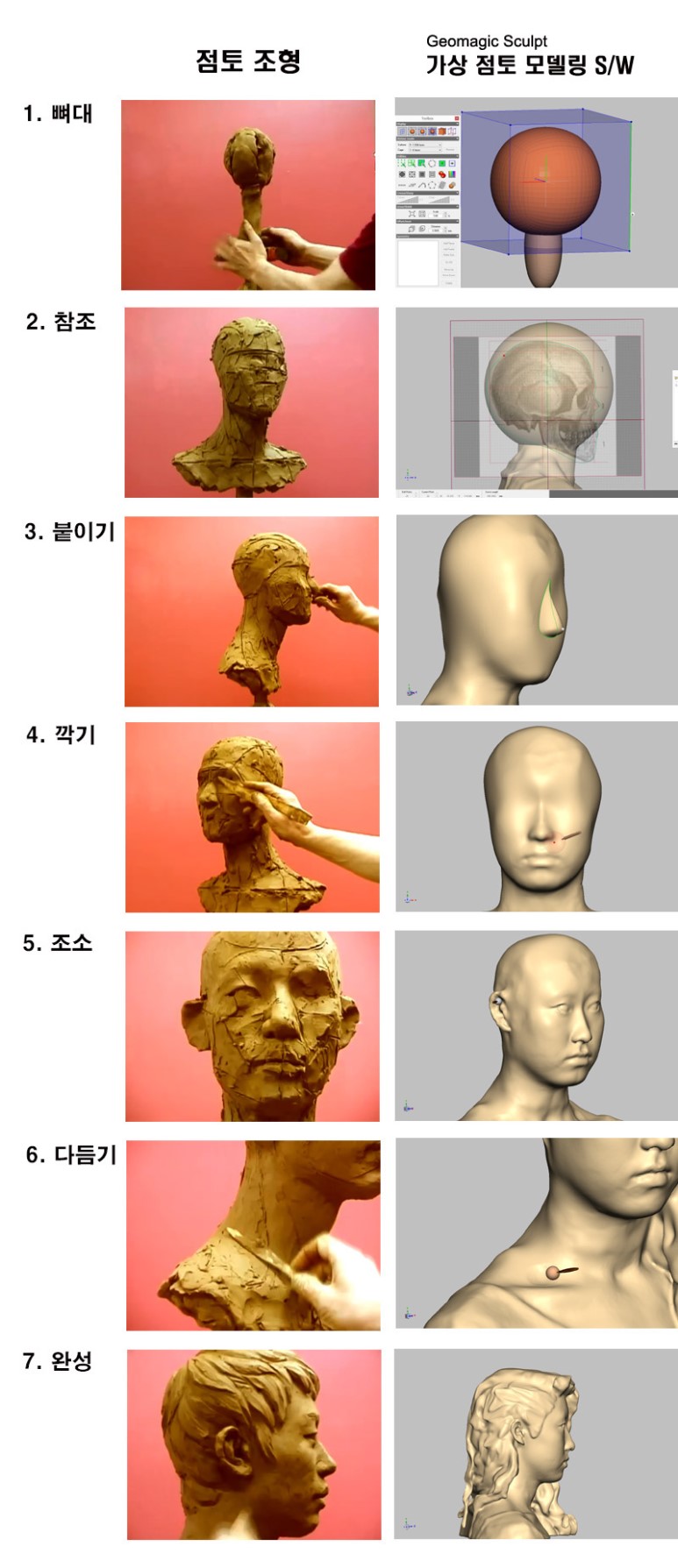

가상 점토 모델링

디자인의 제약이 더이상 존재하지 않는 작업 환경에서 원하는 디자인을 만들어 보세요. Sculpt를 사용하면 가상 점토를 활용하여 복잡하고 유기적인 형태를 쉽게 만들 수 있습니다. 놀랍도록 직관적인 Touch 햅틱 스타일러스를 통해 디자인을 손끝으로 느끼며 작업할 수 있습니다.

불가능을 디자인하는 도구

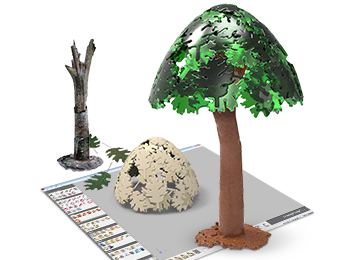

Geomagic Sculpt는 기존 CAD 시스템으로는 불가능했던 새로운 디자인의 지평을 열어줍니다. Sculpt를 사용하면 3D 가상 점토에서 복잡한 텍스처를 만들 수 있습니다. 엠보싱 도구를 사용하여 CAD에서 불가능한 디자인 기능을 만들어 보십시오.

촉감으로 확인하는 디자인

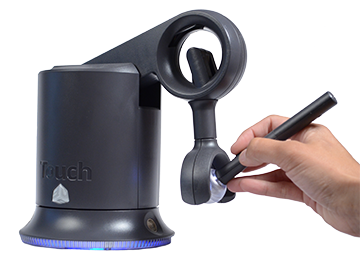

3D Systems사의 햅틱 스타일러스 장치는 Geomagic Sculpt 3D 모델링 시스템 뿐만 아니라 연구 및 상업용 응용 프로그램에 터치 감각을 통합하는 진정한 3차원 피드백을 제공합니다. 이 장치는 모터를 사용하여 사용자의 손을 뒤로 밀고 가상 점토와의 접촉 및 상호 작용을 시뮬레이션 하는 기능이 제공됩니다.

3D 프린팅 기능 지원

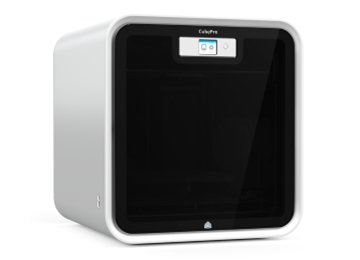

Geomagic Sculpt의 3D 프린팅 파일 생성 기능을 활용하면 디자인의 실제 형태를 미리 확인해 볼 수 있습니다. Sculpt는 최소 조형 규격이나 근접성 등 흔히 발생하는 프린팅 문제를 점검하여 해당 부분을 표시해 주므로 실제 프린팅 이전에 잘못된 디자인을 수정할 수 있습니다.

 Geomagic Design X는

 CAD사용자들에게 익숙한 설계 프로세스와 유저 인터페이스를 제공함으로써

 실제품으로부터의 빠르고 쉽게 파라메트릭 CAD 모델을 생성하는 소프트웨어입니다.

 - CAD 소프트웨어로의 가장 빠른 지름길

 - 어떤 3D 스캐너와도 사용 가능한 데이터 호환성

 - 피쳐 트리를 이용한 히스토리 기반의 CAD 모델 생성 프로세스

 - SolidWorks, CATIA, Siemens NX, AutoCAD, Pro/E와 같은 범용 CAD 시스템으로 완벽하게 전달

3D 스캔 데이터의 효과적 활용도구

3차원 스캐너는 일반적으로 필요한 작업에 직접 활요하기 힘든 점군, 메시데이터를 생성합니다. Geomagic Design X는 3차원 스캐너에서 생성된 점군 및 메시데이터를 활용하기에 가장 적합한 솔루션입니다.

스캔데이터에서 CAD 모델로

UX 기반으로 개발된 Design X는 CAD 생성 작업에 가장 빠른 솔루션입니다. Design X의 역설계 기능들은 타 역설계 소프트웨어와는 비교를 거부합니다.스캔데이터에서 CAD 모델로

배우기 쉽고, 사용하기 쉬운

이미 CAD 사용자라면 바로 Design X를 사용하시는데 어려움이 없습니다. Design X는 솔리드 모델링 과정과 유사한 UI 환경을 제공합니다. 또한 Design X를 이용하신다면 이제는 더 이상 폴리곤과 서피스 데이터를 보정하기 위해 많은 공을 들여야 했던 기존의 역설계 과정을 답습할 필요가 없습니다.배우기 쉽고, 사용하기 쉬운

보다 강력하고 유연한

Desgin X는 완벽한 CAD 커널인, Parassolid 기반으로 개발 되었기 떄문에 원하는 CAD 모델을 유연하게 생성할 수 있습니다. 타 역설꼐 솔루션들이 여러 어플리케이션을 동시에 사용하여 캐들 모델을 생성했지만, Design X는 이런 번거로운 작업 자체가 필요하지 않습니다. 또한, 자동 스캔데이터 프로세싱 툴을 제공하여 3차원 스캐너로부터 추출된 데이터를 쉽게 가공할 수 있습니다.

3차원 스캔 데이터로부터 얻은 파라메트릭(Parametric) CAD 모델들

Geomagic Design X는 3차원 스캔 데이터와 다각형 메시(Polygon mesh) 데이터로부터 최적의 파라메트릭 CAD입체물(Parametric CAD solids)와 프리폼 표면(Freeform surfaces)을 생성하는 혁신적이며 새로운 소프트웨어 솔루션입니다.

또한 파라메트릭 CAD 입체물의 생성과 더불어 엔지니어들이 기존에 가지고 있는 기술들을 사용하여 설계할 수 있는 과정을 제공함으로써 기존의 리버스 엔지니어링 소프트웨어와 차별화된 기능을 제공합니다.

이는 결국 최소의 훈련과 최소의 시간으로, 그리고 리버스 엔지니어링에서 얻을 수 없는 양질의 결과를 제공하는 3차원 스캔 데이터의 소프트웨어 솔루션이라고 할 수 있습니다.

Geomagic Design X는 3차원 스캐닝 기술과 현재의 CAD 응용 프로그램 모두가 가지고 있는 기술의 영역을 확대한으로써 기존 소프트웨어보다 한층 업그레이드 된 기능을 제공합니다.

● Redesign Assistant

● Accuracy Analyzer

● True Hybrid Modeler - 입체(Solid), 표면(Surface) & 메시(Mesh)
● Align Wizard
● 최상의 Mesh 선택(Best-in class Mesh) 기능
● 정교한 커브/Sketch(Sketch) 도구들
● Scan-to-CAD 동기화
● Mesh에서 표면(Surface)으로의 빠른 변경
● 완벽한 형상의 데이터 전송
● Mesh 최적화(Mesh Cleanup)
