[산업용3D스캐너] 장거리 3D 스캐너, FARO Focus 시리즈를 파헤쳐보자!

안녕하세요. 토탈 3D솔루션 전문기업 휴스템(Hustem)입니다.



이번 포스팅에서는 광대역 3D 스캐너인 FARO Focus 시리즈 장비를 소개하려합니다.





최근 3D스캐너는 다양한 분야에 다양한 목적으로 활용 되고 있습니다.



특히 건축, 토목 분야에서는 기존의 측정법이 굉장히 어렵고 힘들었습니다.





가장 큰 이유는 공간이 너무 거대하기 때문이죠.



건물을 하나 세운다면 부지의 영역이 실제로 얼마의 크기를 갖는지



고층빌딩이라면 실제 크기는 얼마나 큰지



산이나 넓은 땅의 토사량을 분석을 해야된다던지...



이런 목적의 측정은 일반적인 측정법으로는 절대 할수가 없습니다.





그래서 다양한 측량법이 생겨났는데 문제는 너무 어렵다는 것이죠.



그래서 광대역 3D 스캐너인 FARO Focus 시리즈가 탄생했습니다.

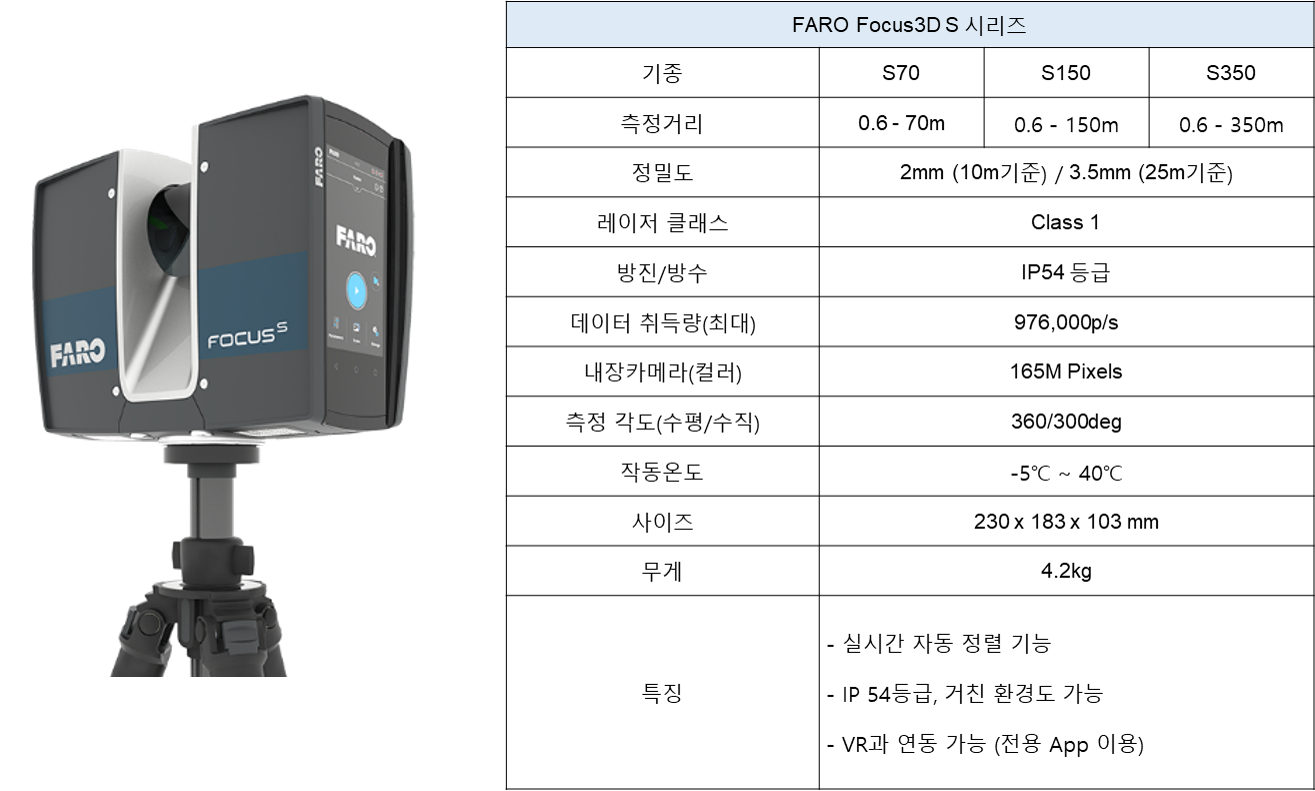

우선 FARO Focus 시리즈는 어떤 장비인지 알아보겠습니다.

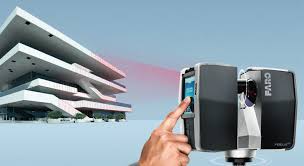

FARO Focus는 레이저 스캐너로 Phase Shift 방식을 사용하고 있습니다.



넓은 거리에 있는 대상물에 레이저가 반사되어오는 것을 인식해서 3D 데이터를 취득하게됩니다.





기종별로 최소 70m에서 350m까지의 데이터를 한번에 취득할 수 있습니다.



굉장히 먼거리까지 한번에 취득할 수 있으니 시간적 효율도 상승하겠죠.



한번 스캔되는 시간은 해상도에 따라 달라지지만 대체로 2분-10분 내에 한번의 스캔이 완료됩니다.

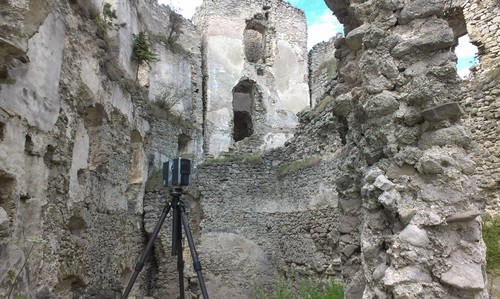

레이저가 반사되지 않는 벽 너머, 자동차 뒤, 나무 뒤 쪽은 한번의 스캔으로는 다 담아낼 수 없습니다.



그럴땐 그 뒤쪽으로 가서 스캔을 한번 더 해주시면 됩니다.

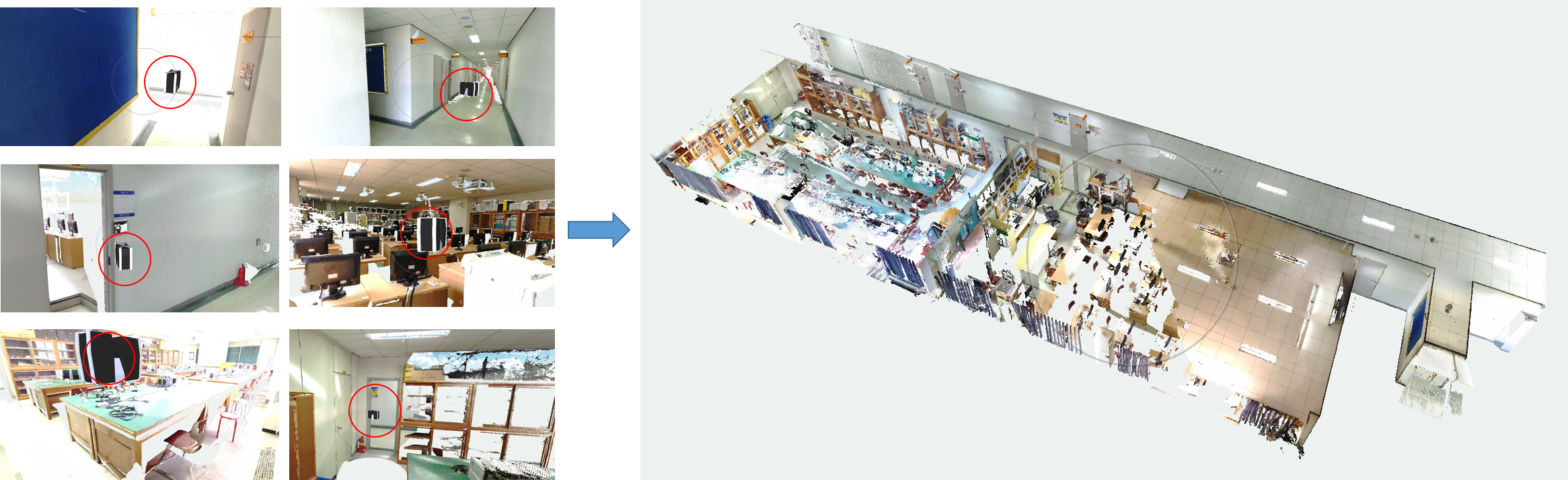

여러곳에서 스캔된 3D 데이터는 전용 소프트웨어에서 자동으로 연결됩니다.





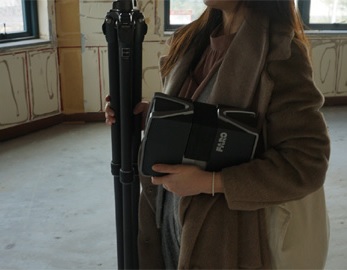

이렇게 이동하려면 장비 무게가 무거우면 안되겠죠?



FARO Focus는 4.5kg밖에 안되는 무게로 손쉽게 들고다닐 수 있습니다.



또한 치수의 오차범위는 25m기준 1mm밖에 안되니 정확한 값을 얻을 수 있습니다.





만약 건물 외벽에서 보이는 창문의 크기나 문의 높이, 가로등의 높이 등이 궁금하다면



함께 제공되는 소프트웨어에서 바로 확인해볼 수도 있습니다.





그리고 장비를 구동하는 모든 과정은 터치로 진행됩니다.



FARO Focus 시리즈 본체에는 터치스크린이 장착되어있어서 현장에서 손쉽게 장비를 구동할 수 있습니다.

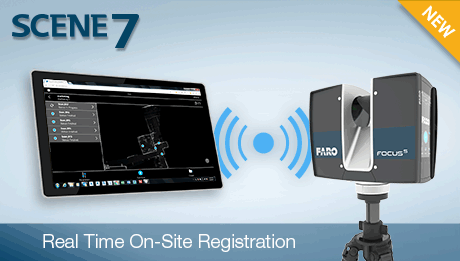

게다가 무선랜 기능을 이용하면 스캔 현장에서 곧바로 후처리 프로세싱까지 가능합니다.



무선랜 기능이 없다면 작업이 제대로 진행되었는지 곧바로 확인 할수가 없겠죠.



전용으로 제공되는 소프트웨어 또한 강력한 기능을 갖고 있습니다.



포인트 클라우드 프로세싱 전용 툴인 FARO SCENE을 이용하면 다양하게 활용이 가능합니다.



우선 스캔데이터 상에서 직접 치수를 잴 수 도 있고

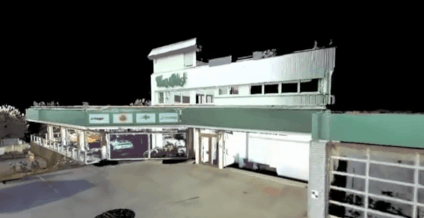

스캔데이터를 동영상으로도 만들 수 있습니다.

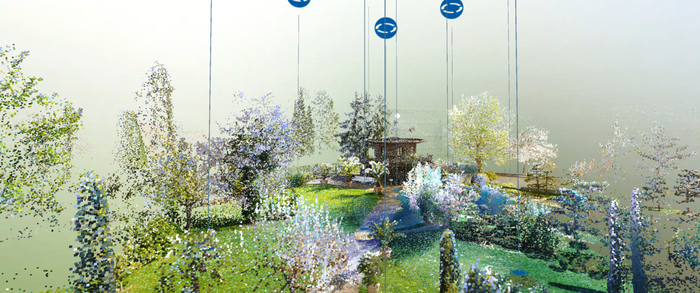

거기에 VR을 이용하면 실제로 현장에 가지않아도 사무실에서 편하게 현장을 둘러볼 수도 있습니다.



VR의 조이스틱을 이용하면 VR 화면상에서 치수도 잴 수 있습니다.







그리고 다양한 앱이 있어서 특이한 활용이 필요할때 추가적인 기능을 넣을 수도 있죠.



별도로 제공되는 소프트웨어인 As-Built도 있습니다.

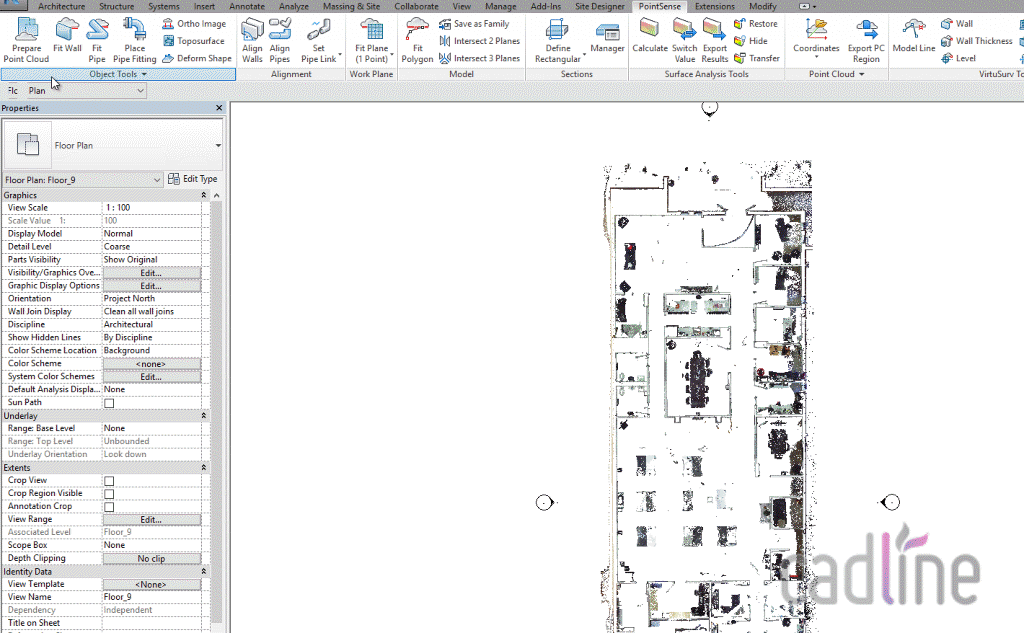

CAD 업계에서 가장 높은 점유율을 갖고 있는 AutoDesk사의 AutoCAD와 Revit의 Add-in 프로그램입니다.

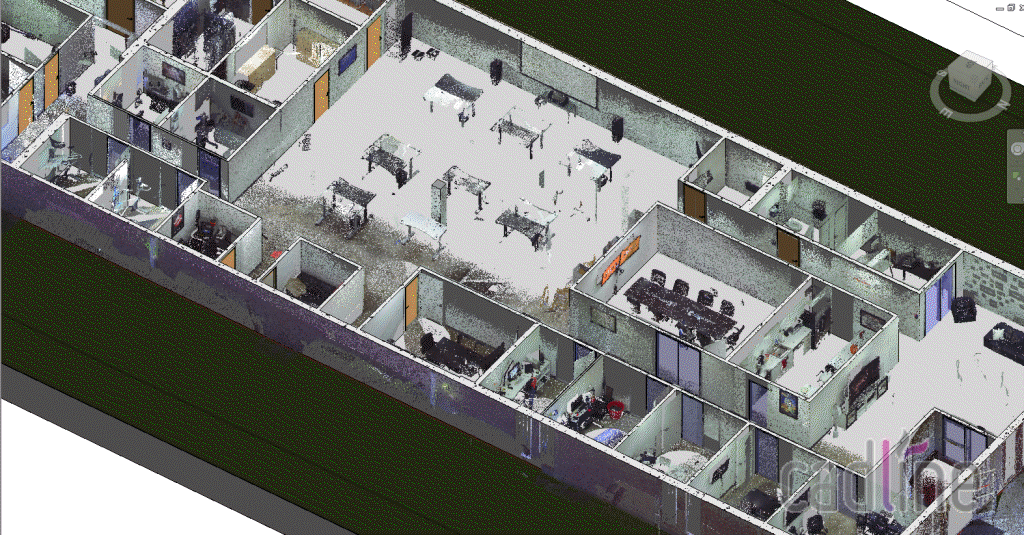

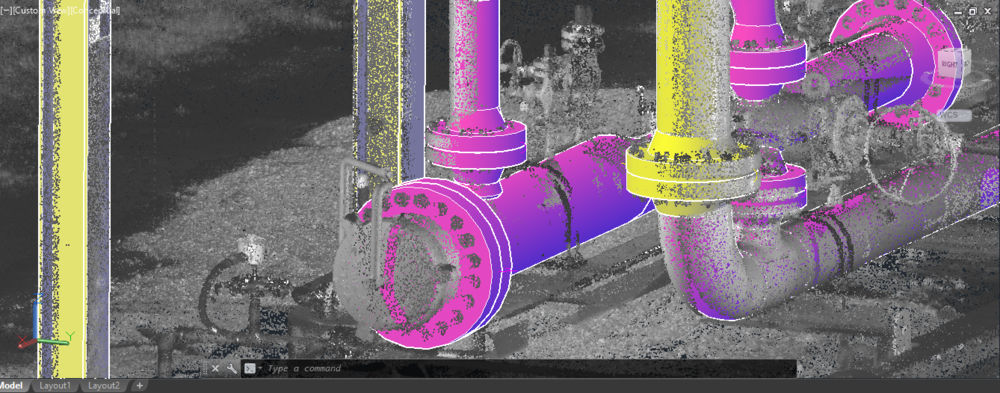

이 프로그램을 이용하면 스캔데이터를 이용해서 바로 2D 도면을 만든다거나



<출처 : cadline>



3D로 모델링하여 조감도를 만든다거나 입면 설계 등 다양한 전문가들이 쉽게 사용가능합니다.



파이프의 업계 표준 라이브러리를 통해 스캔데이터에서 자동으로 3D 모델링이 가능하고





벽면이나 창문, 기둥 또한 자동으로 피팅이 가능합니다.





기존에는 도면을 기준으로 0부터 100까지 3D 모델링을 했다면



FARO Focus를 이용하면 작업시간이 절반 이상으로 줄어 듭니다.



FARO Focus 장비를 소개만 했는데도 말이 길어졌습니다.



그만큼 장점도 많고 활용할 곳도 많은 스마트한 장비가 아닐 수 없습니다.



앞으로 세부적인 활용 사례, 소프트웨어 특징 들에 대해 포스팅 하겠습니다.



저희 휴스템에서는 장비를 판매하는 것 뿐만아니라



고객이 원하는 활용 목적에 맞게 컨설팅 및 솔루션 제공까지도 해드리고있습니다.



광대역 스캐너에 관심이 있거나 건축, 토목 분야에서 업무효율을 높이고 싶으신 분은 언제든지 문의 주세요!



마지막으로 FARO Focus 시리즈의 사양표입니다.
