[3D스캐너/소프트웨어] 한국폴리텍대학 신기술교육원 교육 진행 사례 (1)

안녕하세요. 토탈 3D 솔루션 전문 기업 휴스템(Hustem)입니다.



7월 셋째주에 전북 전주시에 위치하고 있는 한국폴리텍대학 신기술교육원에서



3D스캐너 및 역설계 교육을 진행하였습니다.



저희 휴스템의 직원이 강사를 맡게 되어서 전국의 폴리텍대학 교수님들을 대상으로 교육을 하고 왔는데요.



그 교육의 현장과 진행과정에 대해서 소개해 드리겠습니다.





<전북 전주시에 위치한 한국폴리텍대학 신기술교육원>





이번에 진행했던 교육 커리큘럼으로는



3D스캐너 소개 (아인스캔프로, PRINCE) 및 실습,



그리고 역설계 소프트웨어 및 품질검사 소프트웨어 사용법이었습니다!



아인스캔프로는 여태까지 많이 소개를 해왔고 아시는 분도 많아서



추가로 설명을 드리지 않아도 될 것 같습니다!



아래의 링크를 클릭하시면 3D스캐너 아인스캔프로에 대한 정보를 확인할 수 있습니다.



2018/03/22 - [3D 스캐너/보급형 스캐너] - [3D스캐너/3차원측정기/아인스캔프로]세가지 모드를 한번에! 아인스캔프로 3 in 1





3D스캐너 PRINCE는 핸드헬드형 레이저 3D스캐너입니다.







핸드헬드 레이저 3D스캐너인 PRINCE에 대해서는 추후에 자세하게 다루도록 하겠습니다!















우선 처음에는 3D스캐너를 선보이며 사용하는 방법과 작업 프로세스를 설명하고



직접 샘플을 스캔하여 데이터가 어떻게 나오는지 보여드리는 등



저희가 준비한 3D스캐너에 대해 전체적으로 알려드렸습니다!

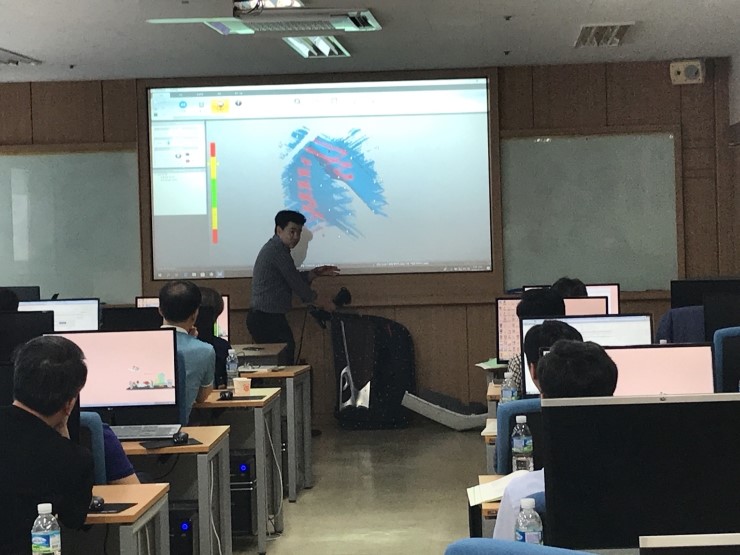

이렇게 3D스캐너에 대한 설명이 끝난 뒤에는

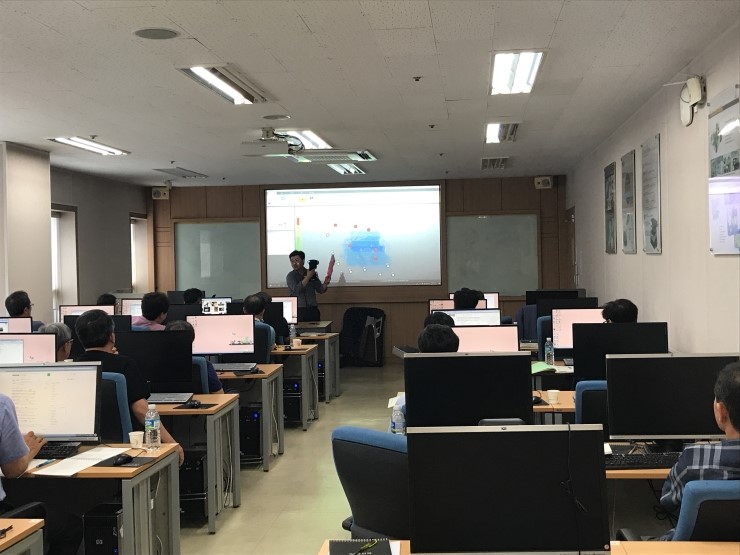

교수님들이 직접 3D스캐너를 사용해 볼 수 있는 시간이 있었답니다.



레이저 3D스캐너 PRINCE는 샘플을 스캔을 하고,



아인스캔프로는 교수님들이 서로의 얼굴을 스캔해보는 방식으로 진행하였는데요.



본인의 얼굴이 스캔된 데이터들을 보고 신기해 하시면서 흥미를 가지셔서



재밌는 실습시간이 되었습니다.

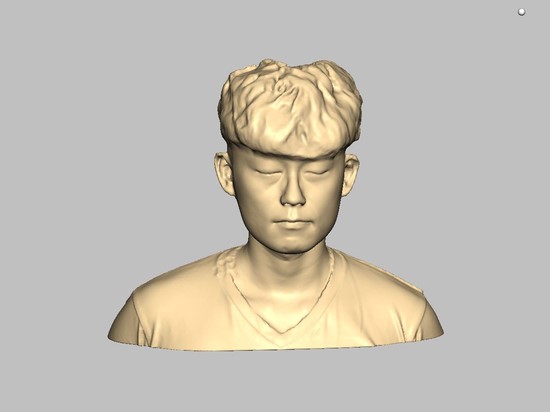

아인스캔프로로 얼굴을 스캔한 결과입니다!



얼굴은 교수님들 얼굴로 할 수 없기에 휴스템 직원의 얼굴로 보여드리겠습니다



핸드헬드 3D스캐너 아인스캔프로는 광학식 3D스캐너이기 때문에



머리카락과 같은 검은색이고 아주 가는 물체는 스캔을 하기 어렵답니다.



그래서 위의 사진과 같이 머리카락만 쏙 빼놓고 나왔는데요



3D스캐너 실습 이후에 각자의 흉상모형을 만들어보는 시간이 있기 때문에



머리카락부분의 스캔도 필요했답니다!



그래서 저희가 선택한 방법은



교육용 및 취미용으로 많이 쓰이는 SENSE라는 3D스캐너로 한번 더 스캔을 했습니다.

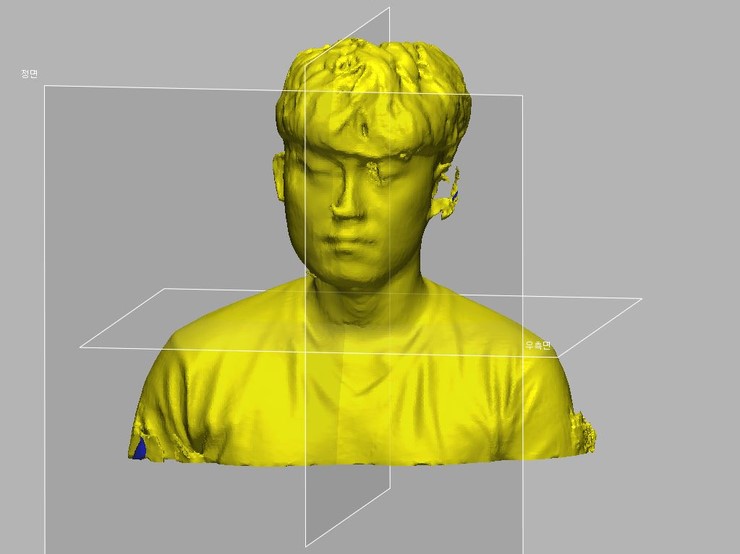

위의 사진이 SENSE로 스캔한 데이터인데요



확실히 머리는 스캔이 되었지만 얼굴의 상태가....



하지만 여기서 필요한 데이터는 머리카락 뿐이라는거!



얼굴데이터는 아까 스캔한 아인스캔프로 데이터를 사용할 것입니다



이렇게 3D스캐너 실습이 재미있게 끝나고



다음날 각자의 흉상모형을 만드는 실습을 진행하였습니다.



소프트웨어는 3D시스템즈 사의 Geomagic Sculpt라는 S/W를 사용하였습니다.



소프트웨어에 대한 정보는 아래의 링크를 참조하시면 된답니다!



2018/04/12 - [Software/Geomagic] - [가상점토모델링/3D점토모델링]Geomagic Sculpt

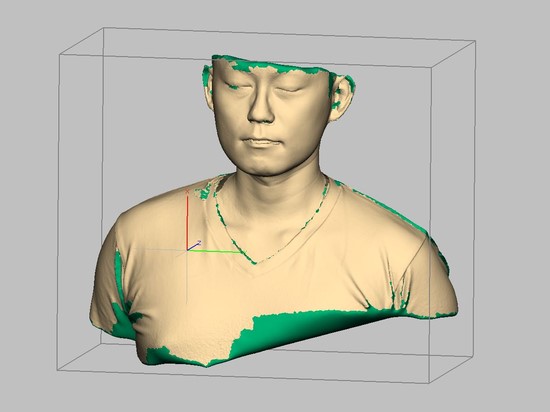

Geomagic Sculpts에 데이터를 불러들이면



데이터를 가상 점토로 취급하여 데이터를 수정할 수 있습니다.

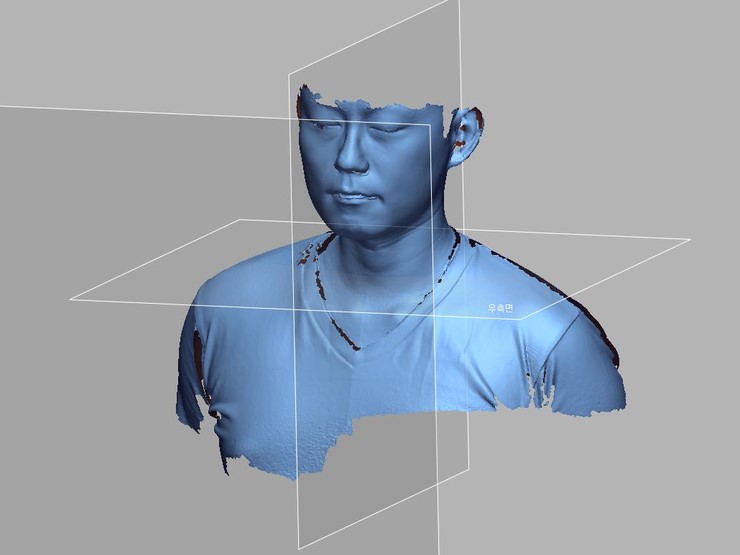

이렇게 아인스캔프로 데이터를 불러오고













그다음 SENSE로 스캔한 데이터를 불러와서

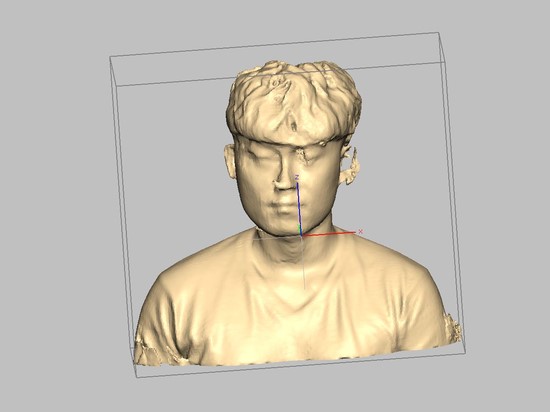

두 개의 데이터를 합치면 이렇게 깔끔한 흉상 모형이 나오게 됩니다!



물론 합치는 과정에서 갖가지 기능을 사용하여 수정작업을 해야겠죠?





이러한 과정에서 교수님들은 너무나도 적극적으로 집중하여



본인의 흉상을 만드는 실습을 해주셔서 너무 뿌듯했답니다.







이렇게 만든 데이터는 따로 가져가셔서 나중에 3D프린터로 출력할 기회가 된다면



기념품도 하나 생기겠네요!



3D스캐너로 자신의 흉상모형을 직접 만드는 실습으로



너무 재밌었던 수업이 되었답니다



남은 교육과정에 대해서는 다음 포스팅에 이어서 소개해드리겠습니다!
