[3D스캐너] 새롭게 다시 태어난 아인스캔 프로 시리즈, Einscan-Pro 2X Series

안녕하세요. 토탈 3D 솔루션 전문 기업 휴스템(Hustem)입니다.



그동안 저희가 계속 소개해드린 3D스캐너 아인스캔 프로 시리즈가



2019년 새해를 맞이하여 새롭게 다시 태어났습니다.



그 이름하여 아인스캔 프로 2X ​시리즈















기존까지 계속 소개해 드렸던 아인스캔 프로와 아인스캔 프로 플러스는



단종되었으며 상위 버전인 아인스캔 프로 2X 시리즈가 새롭게 출시되었습니다.



이번 포스팅은 이 새로운 아인스캔 프로 2X 시리즈에 대한 정보를 알려드리고자 합니다!













기존 아인스캔 프로 시리즈에서 무엇이 달라졌는가?





올 2019년에 새롭게 선보이게된 아인스캔 프로 2X 시리즈!



여태까지 소개해드렸던 아인스캔 프로 시리즈에서 보다 업그레이드가 되어 탄생했는데요



그렇다면 당연히



"그래서 어떤 점이 달라졌는가?"



라는 의문점부터 생겨날 것입니다.



 과연 어떤 점이 달라진 것인가에 대해 소개를 해드리겠습니다.





(1) 하드웨어 (Hardware)



우선 장비를 살펴보면 외관이 눈에 띄겠죠?



외관의 차이부터 한 번 살펴보겠습니다.







좌측 사진이 아인스캔 프로, 우측 사진이 아인스캔 프로 2X 인데요.



겉보기에는 그냥 색깔 정도만 바뀐 것 같습니다.



하지만 색이 다르다는 점을 제외한 나머지 다른 점이 몇 가지 더 있습니다.





첫 번째는 바로 케이블(Cable)입니다.

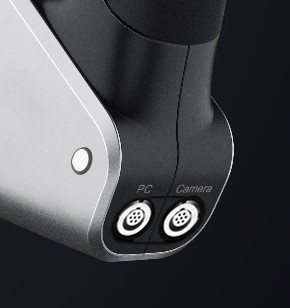

기존의 아인스캔 프로는 케이블이 따로 분리되어 있고



스캐너 본체에는 위의 사진과 같이 케이블을 장착할 수 있게 되어있었습니다.



스캔을 하는데는 아무런 이상이 없지만! 한 가지 문제점이 있었습니다.



사진처럼 케이블을 장착할 수 있는 홀이 저렇게 생겼고



케이블은 저 홀에 맞도록 여러개의 가느다란 핀들이 있었는데요.



주의를 하지 않고 끼우게 되는 경우 가느다란 핀이 구부러져



망가져 버리는 일이 발생해 버리는 것이었습니다.



그래서 이번에 새롭게 출시된 3D스캐너 아인스캔 프로 2X 시리즈는 탈부착식의 케이블이 아닌



고정으로 케이블이 부착되어있는 형식을 채택하여



보다 안정성을 추구하는 쪽으로 나아가게 되었습니다.



PC와 3D스캐너를 연결하는 케이블은 이렇게 바뀌었으니



그렇다면 컬러 스캔을 가능하게 하는 텍스처 카메라는 어떻게 부착을 하느냐?



그것이 바로 외관의 두 번째 달라진 점입니다.







기존 아인스캔 프로 시리즈의 텍스처 카메라는 케이블이 달려있어서



PC에 연결하는 케이블과 동일하게 부착을 하고



카메라 본체를 스캐너에 장착할 때에는



렌치를 사용하여 힘들게 돌려서 장착해야하는 불편함이 있었습니다.

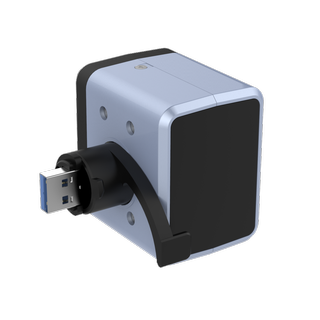

하지만 아인스캔 프로 2X 시리즈는 텍스처 카메라에 케이블을 없애고



자체에 USB가 부착되어 3D스캐너 본체와 직접적으로



장착을 할 수 있도록 만들었습니다.



고정 또한 기존처럼 렌치로 힘들게 하는 것이 아닌



레버를 통해서 손쉽게 텍스처 카메라를 고정시킬 수 있게 되었습니다!















(2) 소프트웨어 (Software)



​그 다음으로 소프트웨어의 달라진 점을 살펴보겠습니다.













먼저 위의 그림과 같이 전체적인 소프트웨어의 UI가 바뀌었습니다.



기존의 아인스캔 프로 시리즈는 하늘색 계열의 인터페이스였다면

(아인스캔 프로플러스는 회색 계열)



새로운 아인스캔 프로 2X 시리즈의 소프트웨어는 검은색 계열의 인터페이스로



뭔가 미래지향적(?)인 분위기의 모습으로 바뀌었답니다.



소프트웨어의 이름 또한 EXScan Pro라는



스캐너와는 다른 이름을 가지고 나왔습니다.



하지만 전체적인 UI 아이콘의 위치나 기능들은 기존과 거의 바뀌지 않았으므로



기존의 소프트웨어와 혼동하는 일은 없을 것입니다!!



인터페이스 외에 기능적인 부분에서도 바뀐 것들이 여럿 있지만



가장 대표적인 것이 하나 있습니다!

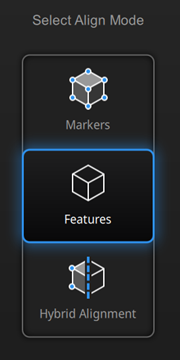

바로 핸드헬드 고속 스캔에서도 마커 모드가 가능하다는 것입니다.



기존의 아인스캔 프로 시리즈에서 핸드헬드 고속 스캔에서의 정렬 모드는



물체의 형상만을 가지고 정렬을 하는 형상 정렬 모드밖에 없었습니다.



마커를 사용하여 정렬을 하는 마커 정렬을 사용하려면



별도의 옵션(R2모드)를 구매해야 했습니다.

(아인스캔프로 플러스는 별도 구매 필요없이 포함)



하지만 아인스캔 프로 2X 시리즈는 옵션을 따로 구매하지 않아도



기존의 형상 정렬 모드 뿐만 아니라 마커 정렬 및 하이브리드 정렬 모드를 사용할 수 있습니다.



이렇게 됨으로써 물체를 보다 정확하게 스캔을 할 수가 있게 되었답니다!











(3) 사양 (Specification)



​ 새롭게 다시 태어난 3D스캐너 아인스캔 프로 2X 시리즈는



기존의 아인스캔 프로 시리즈에 비해 사양적인 부분에서도 향상이 되었습니다.









위의 그림은 아인스캔 프로와 아인스캔 프로 2X의 주요 사양을 비교한 표입니다.



눈에 띄게 달라진 점은 첫 번째로 스캔 속도입니다!



특히 핸드헬드 고속 스캔에서의 속도가 확연하게 향상되었습니다.



기존에는 초당 55만개의 포인트를 취득할 정도의 속도였다면



아인스캔 프로 2X는 초당 150만개의 포인트를 취득할 정도의 속도로



약 3배 가량이 향상되었답니다!!



두 번째로는 스캔 정확도입니다.



스캔 정확도 또한 모든 스캔 모드가 전체적으로 향상이 되었지만



핸드헬드 고속 스캔 모드의 정확도가 많이 향상되었습니다.



기존의 정확도가 0.3 mm였지만 2X는 0.1 mm의 정확도로



정확도 또한 3배 향상이 되면서



기존 아인스캔 프로의 HD 스캔 모드와 동일한 스캔 정확도를 가지게 되었습니다!



마지막으로 새로 출시된 아인스캔 Pro 2X 시리즈는 Solidedge를 번들로 제공합니다.



Solidedge에는 모델링, 역설계, 랜더링, 해석 등 기능이 있습니다.



번들로 제공하는 소프트웨어라서 별도 교육은 해드리지 않지만 사용법에 대한 영상은 블로그에



지속적으로 업데이트 할 예정이오니 많은 관심 부탁드립니다.

















이렇게 새롭게 출시한 3D스캐너 아인스캔 프로 2X 시리즈가



기존의 아인스캔 프로 시리즈에서 어떻게 바뀌었는지 살펴보았습니다.



다음 포스팅에서는 아인스캔 프로와 아인스캔 프로 2X의 데이터 및 속도 비교 자료를 올리겠습니다.
